Montage
Montage in Vier einfachen Schritten -

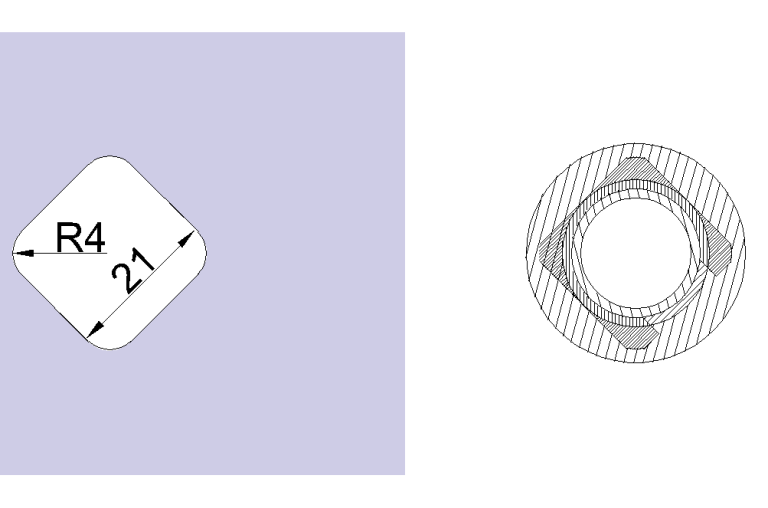

Fräsung /Bohrung
Für die Montage ist eine Fräsung in Profil oder Blech nötig. Diese Fräsung als 45° gedrehtes Quadrat mit 21 mm Kantenlänge und 4 mm Eckenradius ausführen.

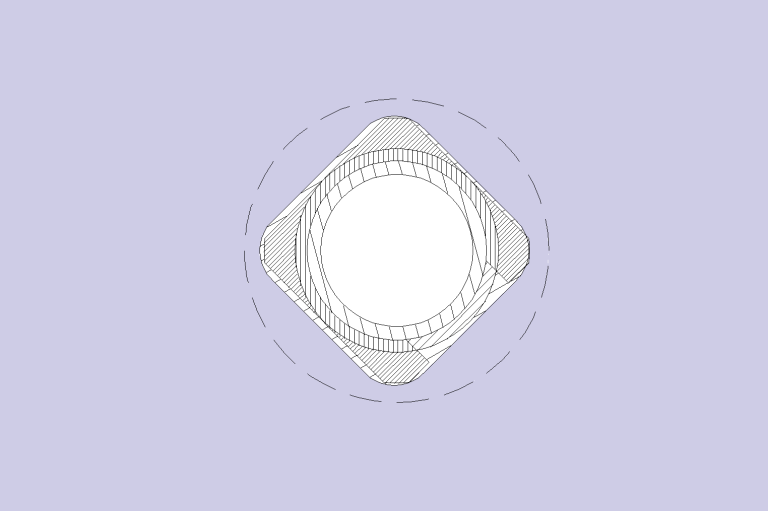

Einsetzen
Die Rosette mit Spiel in die Fräsung einsetzen, rückseitige Öffnung schräg nach unten ausrichten.

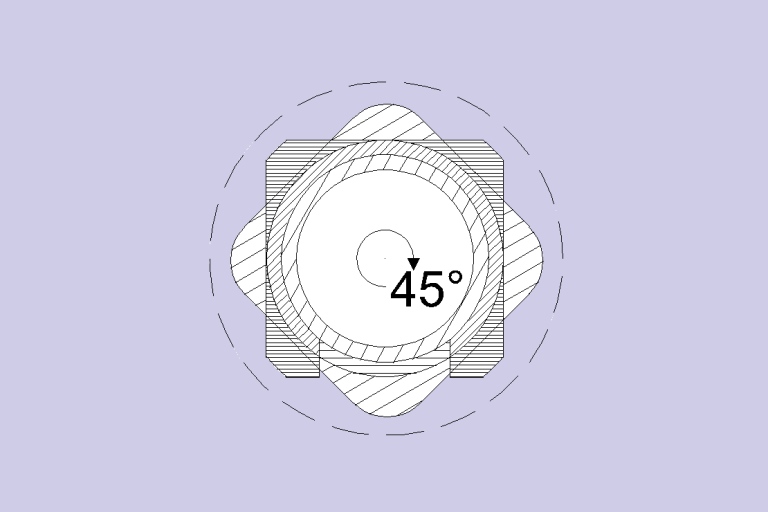

Verdrehen um 45°
Die Rosette um 45° drehen, bis die rückseitige Öffnung nach unten ausgerichtet ist. Der Bajonettverschluss klemmt dabei hinter der Wandung und hält die Rosette in Position.

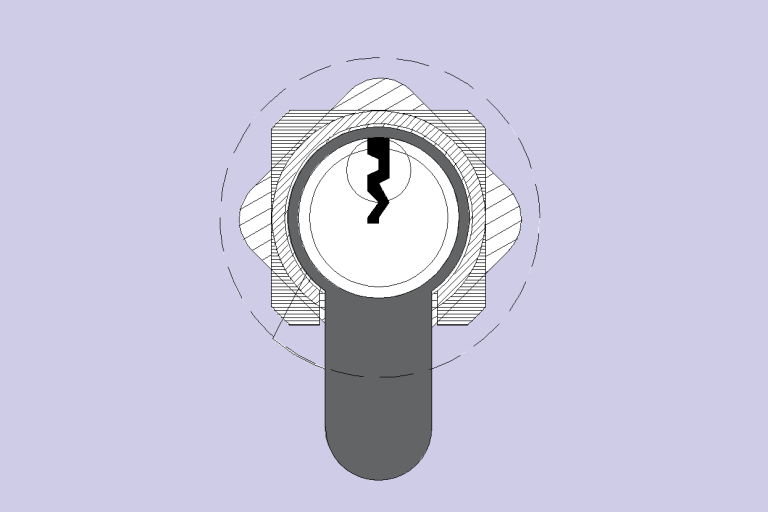

Sicherung
Den Profilzylinder in das Schloss einsetzen. Der längliche Teil greift in die rückseitige Öffnung ein und verhindert ein ungewolltes Verdrehen.
Der umlaufende Abstand von 0,5 mm zwischen Rosette und Fräsung dient dem Ausgleich von Fertigungsabweichungen.

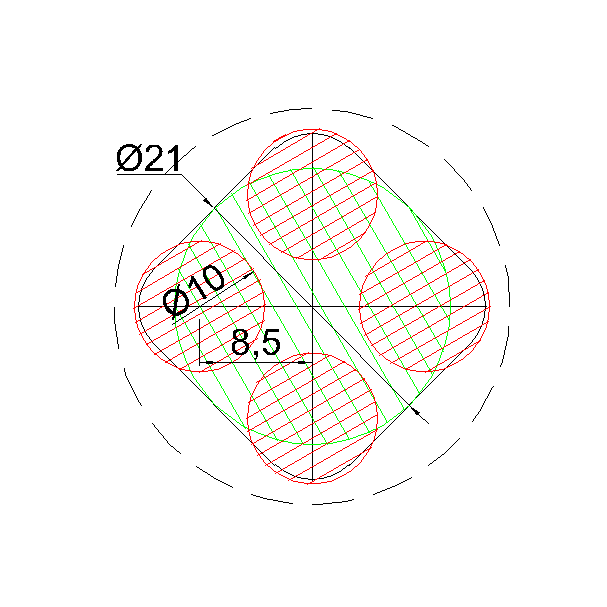

Bohrbild für Bearbeitung ohne Bearbeitungszentrum
Die Öffnung für die Rundrosette in Profil oder Blech kann auch manuell angefertigt werden. Dazu sind vier Hilfsbohrungen (Ø 10mm) notwendig, die in jeder Richtung 8,5 mm vom Zentrum entfernt platziert werden.
Der große Rand der Rundrosette ermöglicht es, kleinere Abweichungen und ungenaue Kanten effektiv zu kaschieren.
Logikal
In Logikal können eigene Rundrosetten als Beschläge angelegt werden. jedoch kann zur Bearbeitung nur die Standart PZ-Bohrung oder die Bohrung für die Standart-Rundrosette (Ø21mm) angewählt werden.
Wählen sie die Rundrosette und fügen sie 4 Befestigungsbohrungen (Ø 10mm) hinzu, die in jeder Richtung 8,5 mm vom Zentrum entfernt platziert werden.
